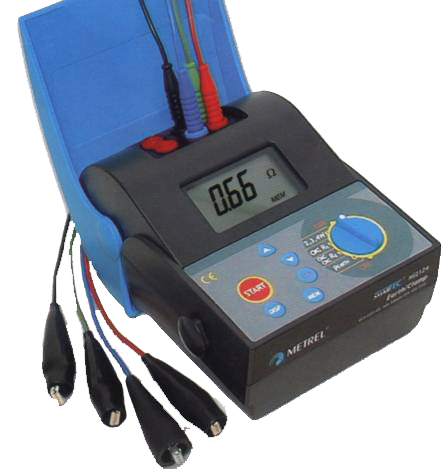

近几年来，国内很多用户采用钳式地阻仪测量接地电阻，但测试结果与实际相差很大。因为钳式地阻仪测量的是回路电阻，在某些特殊情况下测量结果可能接近真实值，而大多数情况下测量的结果并不正确。比如对于一根杆塔有四个接地引下线的情况，采用钳式地阻仪测试结果是四根接地引下线构成的回路电阻，根本不是接地电阻。广大电力工作者虽然知道测试结果不准确，但因为此法不需要打开接地线，现场测试很方便，所以只好采用了。今天一种崭新的接地电阻测试方法—选择电极法诞生了。该方法可以准确测量接地电阻，不需要断开接地线，同时具有传统打地桩法准确的优点和钳式法方便的优点，对于接地电阻测试来说选择电极法具有划时代的意义，欲了解此方法的详细内容可向我公司索取《电气测试理论》一书。今向广大用户隆重介绍具有选择电极法测试功能的接地电阻测试仪—MI2124。

MI2124是多功能接地电阻测试仪，包含三种测量方法：

1：标准四线法：采用传统的打地桩方式来测量接地电阻，而且可以用二、三、四线法测量，可计算土壤电阻率。

2：双钳法：无须打桩，快速测量。

3：选择电极法：对于并行接地线，在不断开接地线的情况下，可准确测量出该接地线的接地电阻。

功能：

-2、3、4极方法测试接地电阻

-选择电极法测试接地电阻

-双钳法测试接地电阻

-土壤电阻率测试功能

-电流（有效值）测试功能

特点优点：

-仪器抗干扰性能强，仪器具有数字信号处理能力，遇到干扰大数据不稳定的地方可打开数字滤波器

-输入阻抗高，对于混凝土地面等无法打地桩的地方可直接将钢钎放在地面，再浇些水来替代或放一大块湿毛巾

-越限或不正确测试条件告警

-1000个测试存储量及分析软件

-充电电池电源，自动关闭功能

技术参数：

接地电阻（四线方法）

-范围：0---19.99KΩ

-分辨率：0.01；0.1；1；10Ω

-精度：+（2%+3位）

-测试电压：<40V 125HZ

-短路测试电流：<20mA

-高抗干扰能力：具有

-电极电压电流测试：具有

接地电阻（四线方法+钳形接地测试）

-范围：0---1.99KΩ

-其它参数与四线法测试相同

接地电阻测试（双钳形接地电阻测试）

-范围：0---19.99Ω 20---100Ω

-精度：+（10%+2位）

土壤电阻率：

-范围：0---1999kΩm

-计算：ρ=2лａRe

-电极距离：0---30m

-其它参数与四线相同

电流测试

-范围：0---200A

-分辨率：0.1；1mA；0.01；0.1；1A

-精度：+（5%+5位）5 mA---200A

其它参数：

-电源：4 ×1.5V

-记录：1000个数据

-防护等级：IP54

-绝缘防护：双重绝缘

-计算机接口：RS232

-尺寸：90x160x180mm，1.2kg

标准配置：

-主机

-4.5米黑、绿测试导线

-15米红色测试导线

-20米蓝色测试导线

-接地桩4个

-两个50mm接地电阻测试钳

-使用说明书

-校验报告

可选件：
